STAGE IV / TIER 4 FINAL

LÉGENDE

  • PM Ensemble de particules en suspension
  • HC Hydrocarbures imbrûlés
  • NOx Oxydes d’azote
  • CO Monoxyde de carbone
  • N2 Azote
  • CO2 Anhydride carbonique
  • H2O Eau

  • *AdBlue® / DEF = CO(NH2)2 + H2O
  • 1

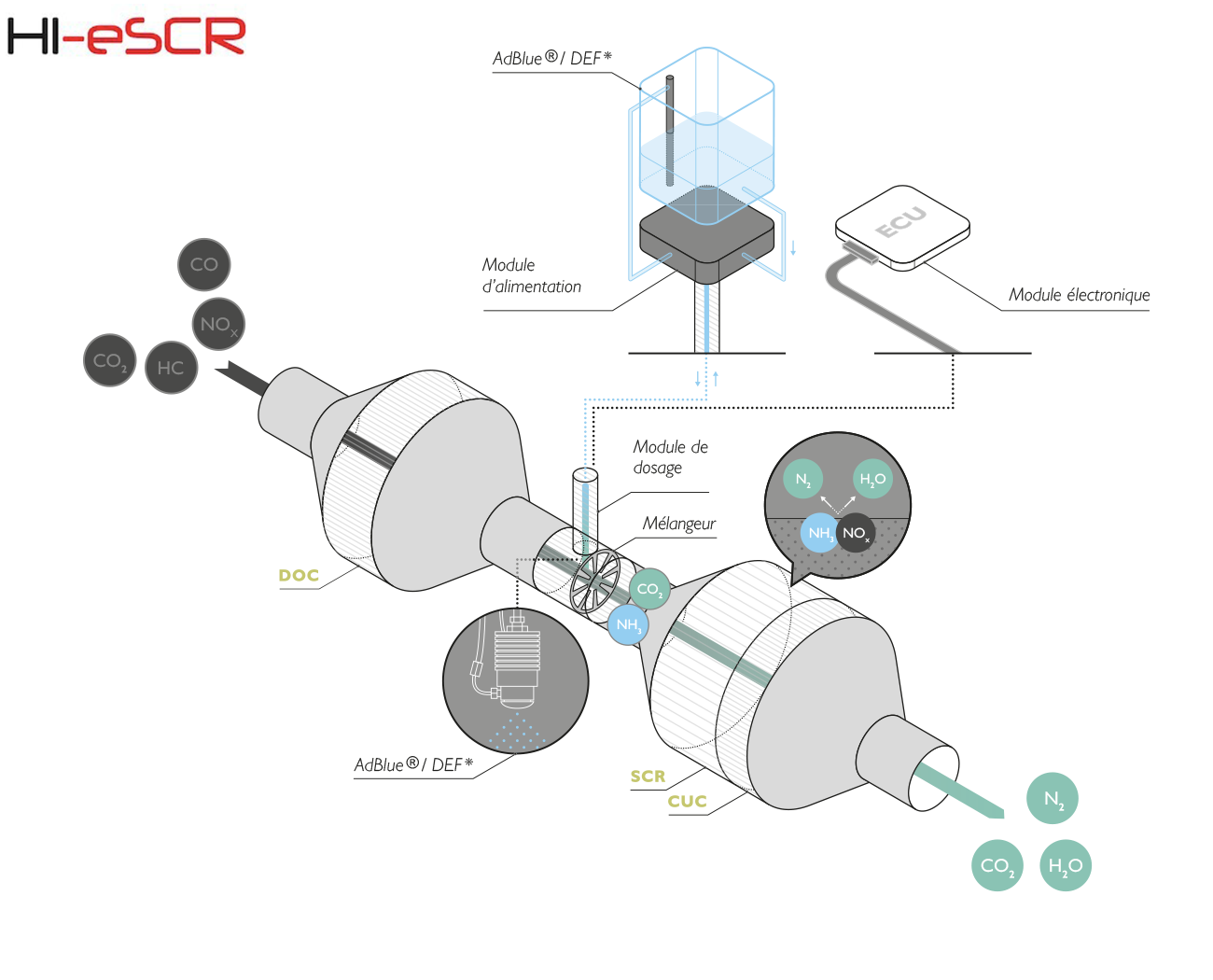

    CATALYSEUR D’OXYDATION DIESEL

    NO → NO2
    Oxydation HC, CO et PM

    1
  • 3
    INJECTION AdBlue® / DEF

    Hydrolyse → NH3+CO2

    2
  • 3
    RÉDUCTION CATALYTIQUE SÉLECTIVE​

    Réduction de NO et NO2 en N2 et H2O par NH3

    3
  • 4
    CATALYSEUR DE CLEAN-UP

    Oxydation NH3 résiduel

    4
TIER 4 FINAL SOLUTION

Les moteurs de FPT Industrial pour les équipements légers de construction et agricoles (valeur de puissance > 76 CV) atteignent les niveaux d’émission Stage IV / Tier 4 Final grâce à notre système exclusif et breveté HI-eSCR.
Grâce à notre R&D continuel, nous avons amélioré la technologie SCR (Réduction catalytique sélective), qui transforme les NOx en azote (N2) et en eau (H2O), en injectant de l’urée dans la conduite d’échappement. Ceci nous a permis de développer une solution sans EGR, reposant sur une combustion optimisée et une véritable conversion efficace des NOx de haut niveau (de l’ordre de 95-98 % contre les 80-85 % de la concurrence).
Le système breveté HI-eSCR inclut un système de commande du dosage d’urée exclusif (reposant sur un réseau de capteurs incorporés qui surveillent tout excès de NOx et d’ammoniac) et d’un mélangeur haute turbulence thermiquement isolé, qui permet d’obtenir une hydrolyse uniforme de l’urée et une conformité totale avec les normes d’émissions.

​La réduction des NOx est fournie par SCR only (soit uniquement par le SCR). Pour plus de simplicité, pas d’encombrement supplémentaire, moins de perte d’énergie et une plus grande facilité d’entretien. La combustion optimisée réduit la consommation de carburant et la génération de particules, donc réduction des émissions sans perdre en efficacité. L’excellente réponse transitoire maximise également la productivité.
